Mein Praktikum bei Jenoptik Optical Systems

Beschreibung des Unternehmens

Ich absolvierte mein Schülerpraktikum in der Zeit vom 31.03.2025 bis 11.04.2025 bei der Jenoptik Optical Systems GmbH im Semifab Berlin-Adlershof.

Das Unternehmen entwickelt, produziert und verkauft leistungsstarke Halbleiter-LASER-Dioden und LEDs, die unter anderem in der Haar- und Tattooentfernung, Augenlaser-Behandlungen, Materialbearbeitung und Entfernungsmessung eingesetzt werden.

Während meines Praktikums war ich hauptsächlich im Reinraum und in der Frontend-Produktion eingesetzt, wo Halbleiterkomponenten hergestellt werden.

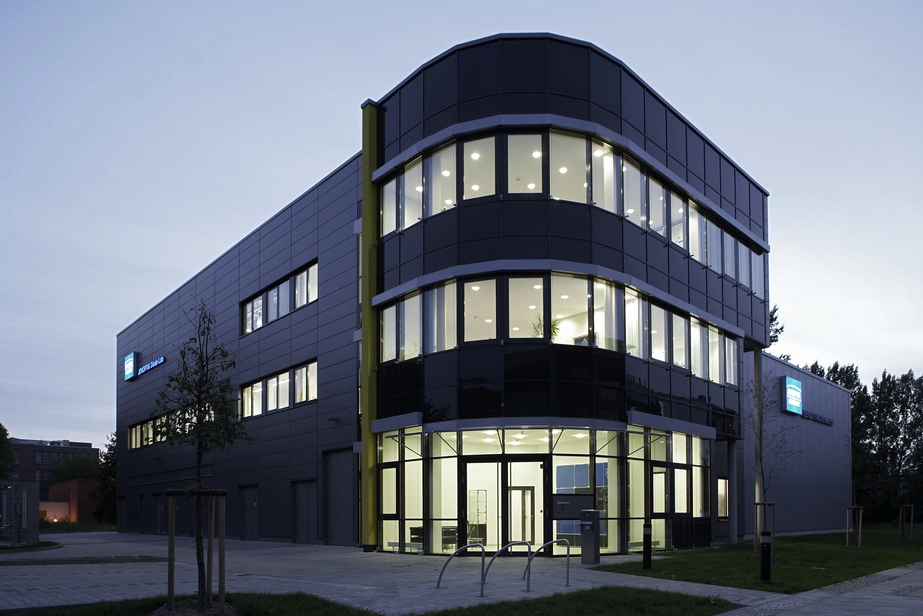

Gebäude der Jenoptik Optical Systems

Meine Tätigkeiten

Reinraum-Schulung und -Arbeit

Reinraumkleidung

Ich lernte das korrekte An- und Ablegen der Reinraumkleidung:

  1. Brille putzen
  2. Haarnetz
  3. Gesichtsschutz
  4. Reinraumschuhe
  5. Kopfhaube
  6. Overall
  7. Handschuhe

Wichtig war, dass der Anzug nicht von außen berührt wird, keine Haare sichtbar waren und alles straff saß.

Wafer-Bearbeitung

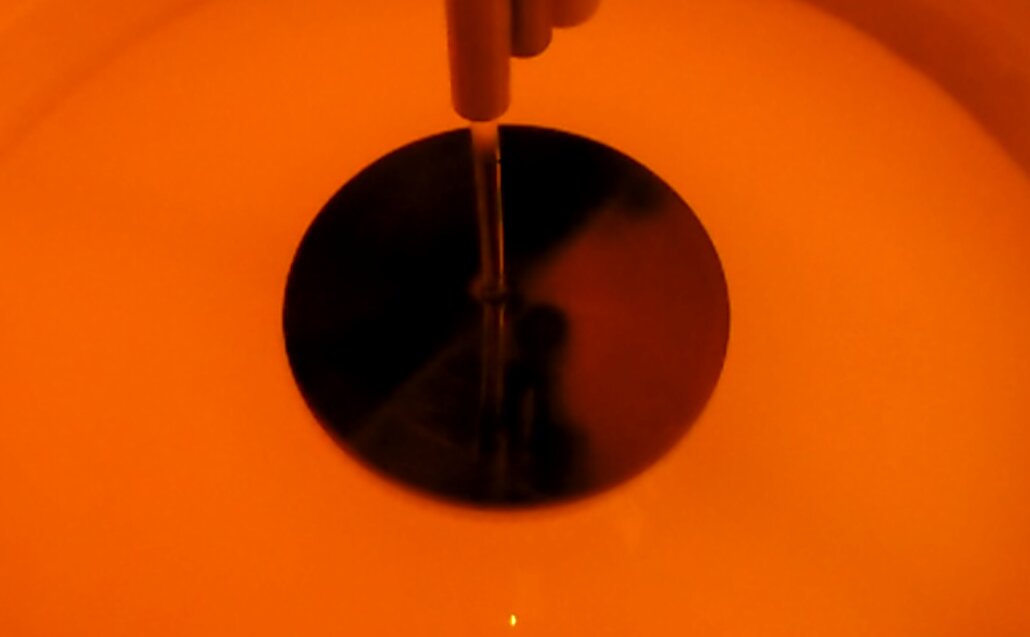

Wafer-Bearbeitung
  • Wafer reinigen, ätzen und beschichten
  • Wafer mit Maske belichten und entwickeln
  • Strukturierung durch trockenchemisches Ätzen
  • Fotolack entfernen und Inspektion durchführen

Barren-Bearbeitung

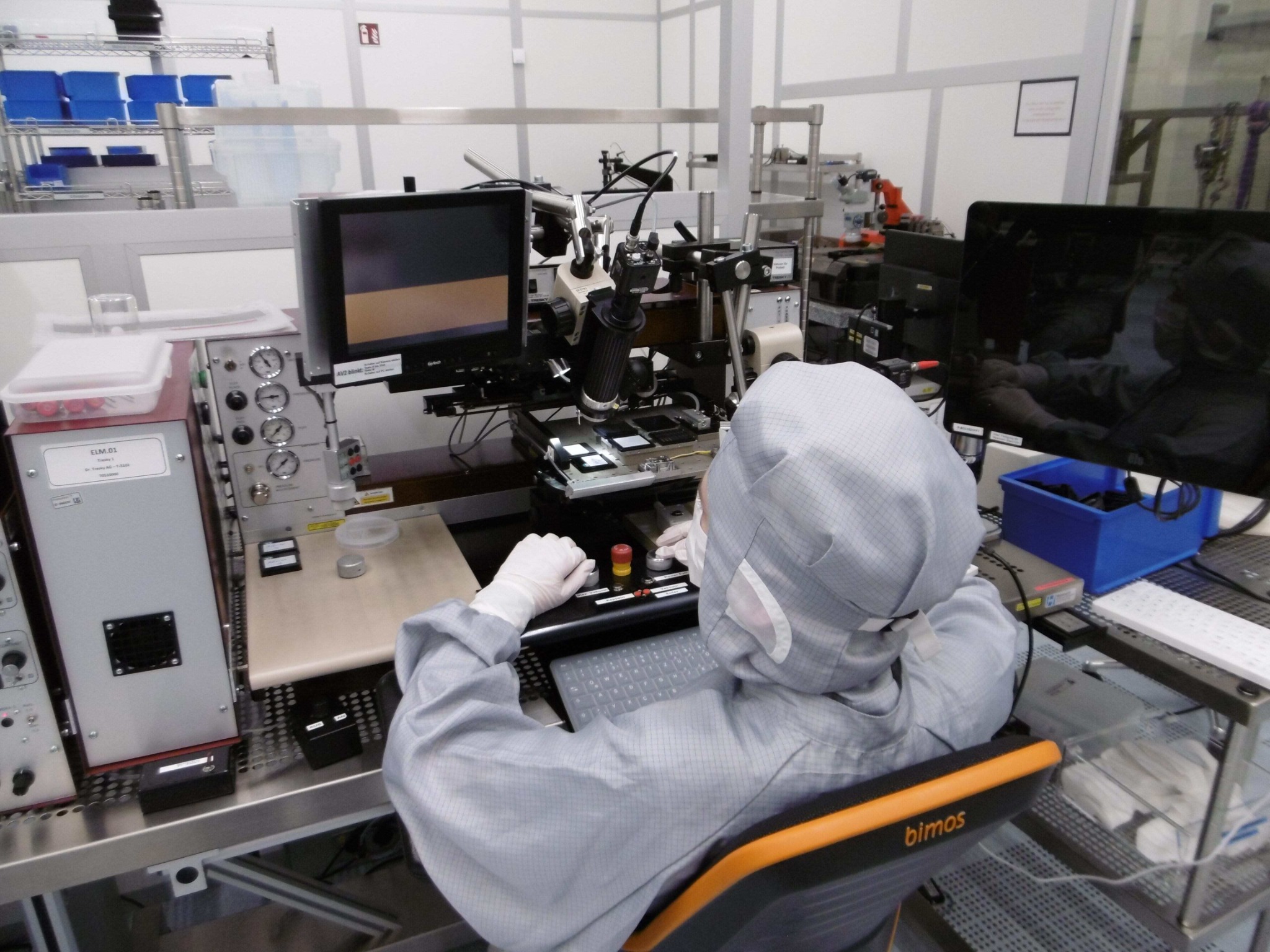

Barren-Bearbeitung
  • Ritzen und Brechen von Teilfeldern
  • Halbautomatisches Stapeln der Barren in Rahmen
  • Kontrolle der gestapelten Rahmen
  • Einbau in Probenteller für Beschichtungsanlage

Sonstige Tätigkeiten

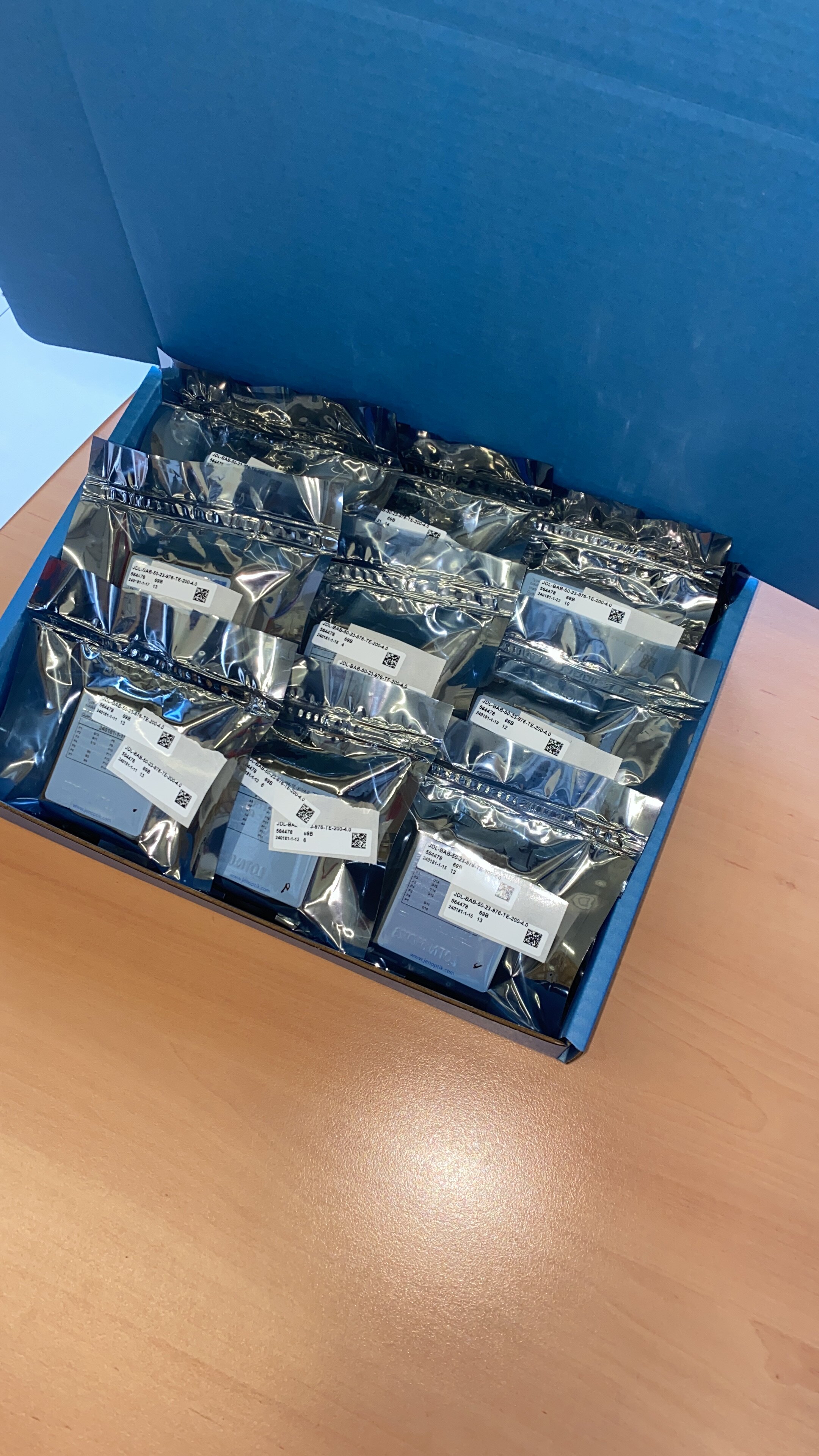

Fertige Halbleiter-Ware
  • Kommissionierung und Verpackung von Ware
  • Erstellung von Lieferpapieren im Warenwirtschaftssystem
  • Transportanmeldung bei Speditionen
  • Nachfüllen von Reinraum-Verbrauchsmaterialien
  • 3D-Modellierung von Barren in FreeCAD
  • Experimente mit Zitronenbatterie und Laser

Besondere Erfahrungen

Besonders beeindruckend war die hochpräzise Arbeit im Reinraum, wo selbst kleinste Partikel die Produkte gefährden können. Ich lernte, wie wichtig ruhige Bewegungen sind, um keine Luftwirbel zu erzeugen.

Die Arbeit mit den hochtechnologischen Anlagen zur Wafer- und Barrenbearbeitung zeigte mir, wie komplex die Herstellung von Halbleiterkomponenten ist.

Interessant war auch der Einblick in die digitale Produktionssteuerung (MES) und die Qualitätskontrolle unter dem Rasterelektronenmikroskop (REM).

Fertigungsbereiche

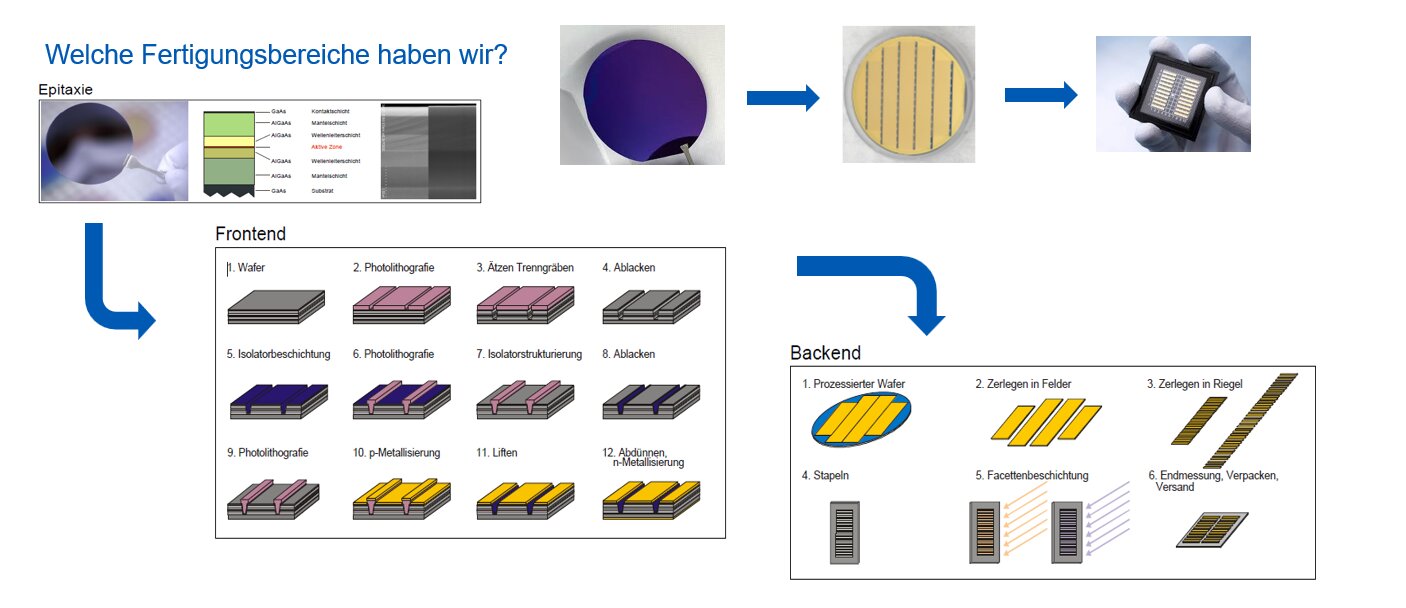

Fertigungsbereiche bei Jenoptik
